Neste artigo, será abordado o procedimento para realizar o controle da banda de download das ONUs utilizando a função "mac-rate-limit" na OLT. Este recurso gerencia de maneira a largura de banda alocada para ONU individualmente. Ao empregar a configuração adequada da função "mac-rate-limit" na OLT, é possível estabelecer limites precisos de taxa de download com base nos endereços MAC associados a cada ONU. Siga as instruções apresentadas neste artigo para implementar eficientemente o controle de banda de download em sua rede GPON.
Localizar endereço mac da ONU

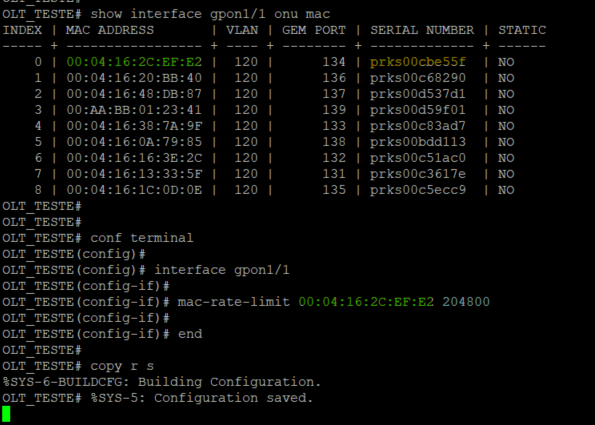

Com o comando "show interface gpon1/1 onu mac", é possível localizar o endereço MAC da ONU.
show interface gpon1/1 onu mac
INDEX | MAC ADDRESS | VLAN | GEM PORT | SERIAL NUMBER | STATIC
----- + ----------------- + ---- + -------- + ------------- + ------
0 | 00:04:16:2C:EF:E2 | 120 | 134 | prks00cbe55f | NO
1 | 00:04:16:20:BB:40 | 120 | 136 | prks00c68290 | NO
2 | 00:04:16:48:DB:87 | 120 | 137 | prks00d537d1 | NO
3 | 00:AA:BB:01:23:41 | 120 | 139 | prks00d59f01 | NO
4 | 00:04:16:48:81:BB | 120 | 130 | prks00d0fc01 | NO
5 | 00:04:16:38:7A:9F | 120 | 133 | prks00c83ad7 | NO
6 | 00:04:16:0A:79:85 | 120 | 138 | prks00bdd113 | NO
7 | 00:04:16:16:3E:2C | 120 | 132 | prks00c51ac0 | NO
8 | 00:04:16:13:33:5F | 120 | 131 | prks00c3617e | NO
9 | 00:04:16:1C:0D:0E | 120 | 135 | prks00c5ecc9 | NO
Limitar download do mac da ONU
Para limitar o download de uma ONU, basta informar o endereço MAC do equipamento e definir o valor desejado para a largura de banda em kilobits por segundo (kbps).
conf t conf t
interface gpon1/1 interface gpon1/1
mac-rate-limit 00:04:16:2C:EF:E2 204800 mac-rate-limite endereço mac da ONU rate limit, em kbps
end end
copy r s copy r s
