1.1. Simbologia utilizada nos Splitters

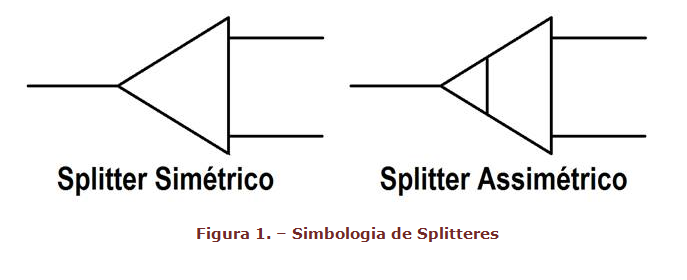

A simbologia usada para representar splitteres simétricos e assimétricos é um triângulo, diferenciando-se um do outro por uma pequena linha.
Quando um Splitter estiver diretamente ligado ao rack, ou seja, for o primeiro splitter na rede será denominado de splitter primário ou splitter de primeiro nível. Os próximos splitteres são respectivamente chamados de secundários ou de segundo nível e assim consecutivamente (esses splitteres são denominados splitteres de distribuição).
1.2. Modelo Gráfico de Splittagem Simética

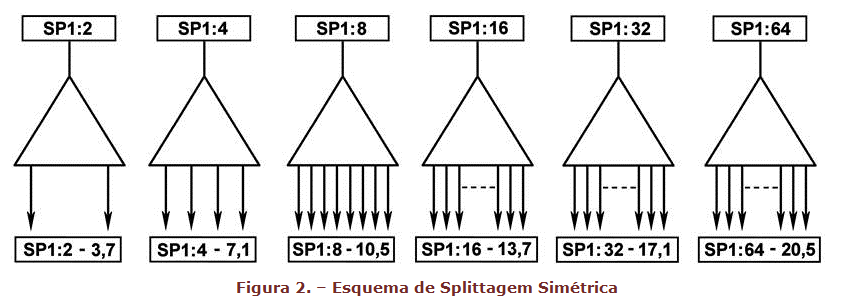

A imagem seguinte representa um modelo gráfico para obter-se a Splittagem relativa aos modelos comerciais de divisores ópticos, com indicação aproximada das saídas em dB.

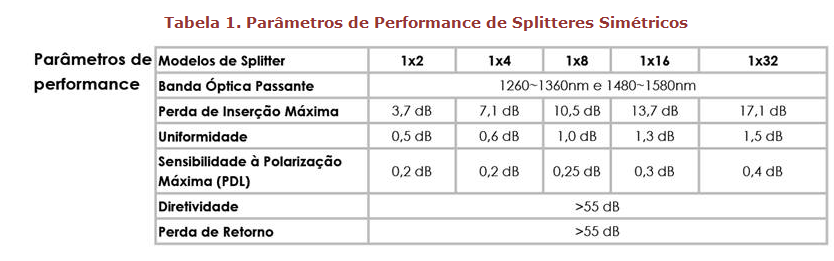

Lembrando que os valores podem mudar dependendo da uniformidade entre as saídas, podendo apresentar uma diferença de saída de até 1,5dB, conforme o modelo. Consulte a tabela seguinte para avaliar a uniformidade entre as saídas.
1.1. Exemplos Saída de Potência para Splittagens mais comuns

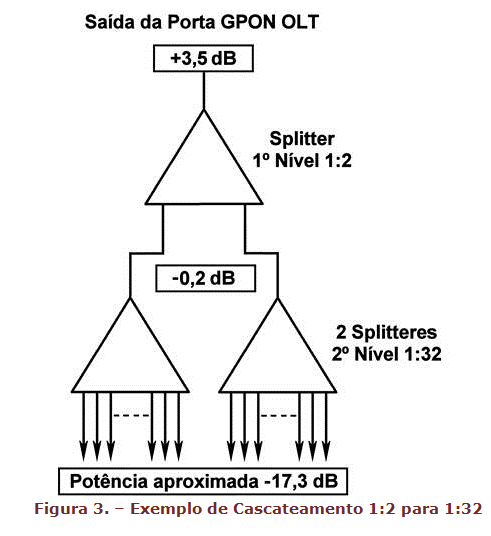

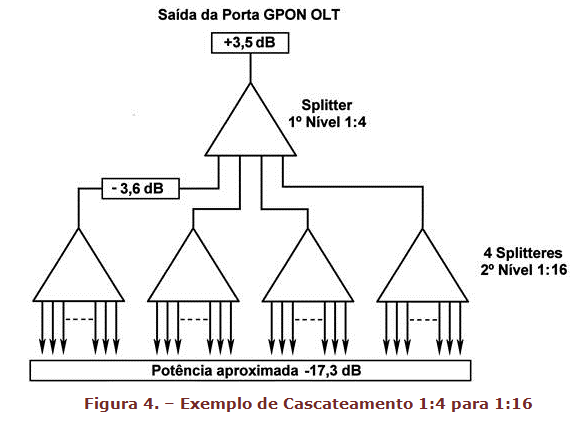

Entre os casos mais comuns de associação de Splitteres de primeiro e segundo níveis, temos os casos indicados, como exemplo nas figuras seguintes para as associações de Splitter 1:2 para 1:32, 1:4 para 1:16 e 1:8 para 1:8, respectivamente.
